        DY-01熱電偶/熱電阻自動檢定系統


        ◇ 產品簡介 ◇ 產品功能◇ 技術指標◇ 訂購信息◇ 資料下載◇ 相關產品

        【產品簡介】

                DY-01熱電偶/熱電阻自動檢定系統,是以計算機為核心,配以進口高精度六位半數字萬用表,以及低電勢掃描開關,主控箱等構成的測控系統。操作者可在中文Windows XP/ WIN7操作系統下方便地用鼠標進行全過程的操作。微機系統實時顯示檢定爐(或油槽、低溫槽等)的控溫曲線、溫度數值、以及檢定時間等參數。系統完全按照現行國家計量檢定規程進行數據處理,并能打印各種記錄表格、檢定證書,還可保留原始記錄以備將來查閱。系統完全實現了熱電偶和熱電阻檢定過程的全部自動化,即:自動控溫、自動檢定、自動數據處理、自動打印檢定結果。使操作者的勞動強度大大降低,并提高了檢定的工作質量。本裝置還提供了該系統的認證程序以及數據文件管理程序,為操作者對系統的認證和檢定結果的歸檔、檢索和查詢提供了方便。

        【技術指標】

        掃描開關寄生電勢

        ≤0.2μV

        準確度

        電勢測量不確定度  ≤0.01%

        電阻測量不確定度

        ≤0.01%

        熱電偶檢定不確定度

        ≤1.2℃

        熱電阻檢定不確定度

        ≤0.05℃

        電勢測量誤差

        ≤±0.005%

        電阻測量誤差

        ≤±0.01%

        分辨力

        電勢:0.01μV ;電阻:0.01mΩ

        控溫準確度

        檢定熱電偶時溫度偏離檢定點不超過±5℃

        恒溫穩定度

        熱電偶檢定過程恒溫后,爐溫變化率≤0.2℃/min;熱電阻檢定過程恒溫后,恒溫槽的溫度變化≤0.04℃/10min

        檢定溫度點

        (-80~1200)℃范圍內任意溫度點

        檢定時長

        正常條件下平均每個檢定點約20分鐘

        檢定對象

        K、E、J、N、B、S、R、T多種型號的工作用熱電偶,Pt100、Pt10、Cu50、Cu100等各種型號熱電阻進行二線、三線和四線制自動檢定;數字溫度指示調節儀、工業過程測量記錄儀等。



        方案論述:

        該設備系統采用集成式控制由智能溫度控制器實施對恒溫裝置(檢定爐、恒溫槽)的溫度控制,將測溫偶(阻)測得的檢定爐(油、水槽)電信號,由高精度7 1/2位數字多用表轉換為數字量通過串行口通信端口傳送到計算機。計算機根據內部系統的相關規程計算程序對恒溫裝置的溫場進行監控,保證被控對象(檢定爐或油槽)按要求升溫或控溫。在達到規定的要求后,對被檢偶(阻)信號通過智能多通道掃描器切換進行數據采集,得出檢定結果同時相應數據進入數據庫用于查詢和統計。在檢定過程中,計算機應實時顯示各種參數。完成檢定后,通過打印機可打印出各種報表。


        主要配置

               DY-01智能化溫度儀表檢定系統主要有主控箱、進口6 1/2位數字多用表、微機系統、檢定爐、水槽、油槽、熱工計量管理系統軟件、測量導線和通訊導線等部分組成。

               1.主控機箱:主控機箱由低電勢掃描器/控制器、控溫儀等子系統共同構成。采用日本進口的低電勢鍍銀掃描開關,寄生電勢小并且穩定;采用德國進口可控硅,并采用移相觸發方式,控溫穩定、抗干擾性強;數據線與儀器的連接采用瑞士進口的連接器件,連接器接觸面鍍金,接觸電勢小,連接可靠,比傳統的接線柱方式接線快捷,方便;采用定做的雙屏蔽電纜,數據傳輸穩定可靠,抗干擾性強。

               2.數字表:數字表是本系統的標準電測儀器,采用美國進口6位半數字多用表,型號KEITHLEY2000 。精度高,可靠穩定。

               3.檢定爐:溫度范圍:300℃~1200℃;溫場均勻長度:≥40mm(或60mm);溫場差值:≤0.8℃;溫場指標:溫場偏離幾何不超過10mm; 溫場梯度:溫場±20mm內溫度梯度不超過0.4℃/cm;

               4.油槽:溫度范圍:室溫+20℃~300℃;水平溫場差:≤±0.01℃;垂直溫場差:≤±0.02℃;

               5.水槽:溫度范圍:室溫+10℃~95℃;水平溫場≤0.01℃;垂直溫場≤0.01℃;

        執行標準

               該系統的檢定程序嚴格按國家相關檢定規程編寫并執行ITS-90國際溫標,滿足相關標準及規程有:

               JJG 141-2000《工作用貴金屬熱電偶》;JJG 351-1996《工作用廉金屬熱電偶》;JJG 229-1998《工業鉑、銅熱電阻》;

               JJG 130-2004《工作用玻璃液體溫度計》;JJG 978-2003《石油用高玻璃水銀溫度計》;

               JJG 310-2002《壓力式溫度計》;JJG 226-2001《雙金屬溫度計》;

               JJF1098-2003《熱電偶、熱電阻自動測量系統校準規范》。

        設備使用條件

               1.環境溫度:20℃±3℃;

               2.相對濕度:≤75% RH;

               3.使用電源:AC220V±10% 50±1HZ;

               4.要求接地電阻 ≤4Ω;

               5.周?chē)粦懈邼舛确蹓m及腐蝕性氣體存在;不能在易燃易爆的氣氛中使用和貯存,應有一定的通風條件。

        規程規范

              JJF1637-2017 廉金屬熱電偶校準規范

              JJF1098-2003熱電偶、熱電阻自動測量系統校準規范

              JJG 141-2013 工作用貴金屬熱電偶檢定規程

              JJG 130-2011 工作用玻璃液體溫度計檢定規程

              JJF1184-2007 熱電偶檢定爐溫度場測試技術規范

              JJG111-2019 玻璃體溫計檢定規程

              JJF1262-2010 鎧裝熱電偶校準規范

              JJG229-2010工業鉑、銅熱電阻檢定規程

              JJF1909-2021壓力式溫度計校準規范

              JJG368-2000 工業用銅-銅鎳熱電偶檢定規程

              JJG668-1997 工業用鉑銠10-鉑、鉑銠13-鉑短型熱電偶檢定規程

              JJF1183-2007溫度變送器校準規范

              JJF1030-2010恒溫槽技術性能測試規范

              JJG75-1995標準鉑銘10-鉑熱電偶檢定規程

              JJG161-2010標準水銀溫度計檢定規程

        售后服務

               自移交之日起,壹年內免費保修,實行不定期巡檢,終身服務。

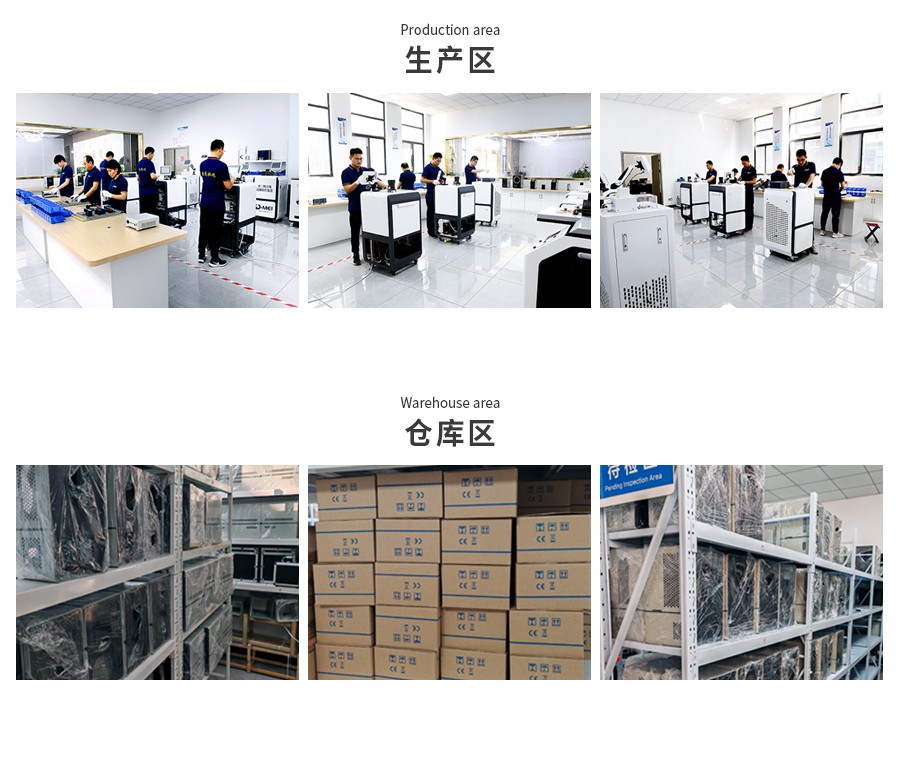

        【產品實拍】




        【校準證書】
